В области обработки с ЧПУ три распространённых типа оборудования: обрабатывающие центры с ЧПУ, гравировально-фрезерные станки и гравёры. Хотя все они основаны на числовом программном управлении, их конструкция, системы питания, возможности обработки и потребности в охлаждении существенно различаются. Понимание этих различий и выбор правильной системы охлаждения крайне важны для поддержания точности обработки, продления срока службы оборудования и обеспечения долгосрочной стабильности работы.

Основные различия между тремя типами станков

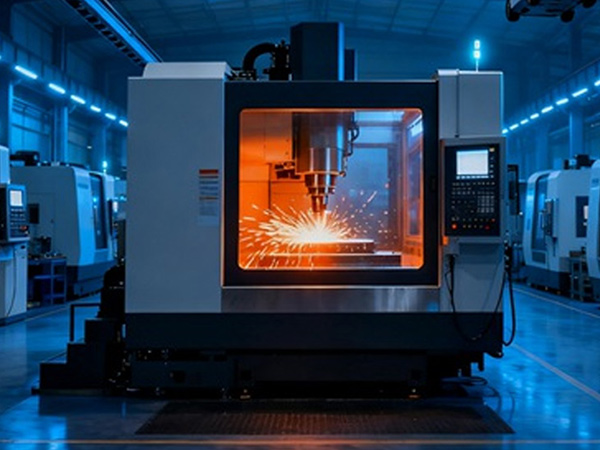

Обрабатывающий центр с ЧПУ
Обрабатывающий центр с ЧПУ предназначен для тяжёлой резки и прецизионной обработки твёрдых металлов. Он имеет жёсткую станину и высокомоментные шпиндели мощностью от нескольких до десятков киловатт, с типичной скоростью вращения от 3000 до 18 000 об/мин. Оснащённый устройством автоматической смены инструмента (ATC), вмещающим более 10 инструментов, он поддерживает сложные непрерывные операции. Эти станки в основном используются для изготовления автомобильных пресс-форм, деталей для аэрокосмической промышленности и тяжёлых механических компонентов.

Гравировально-фрезерный станок
Гравировочно-фрезерные станки занимают промежуточное положение между обрабатывающими центрами и гравёрами. Обладая умеренной жёсткостью и мощностью шпинделя, они обычно работают со скоростью 12 000–24 000 об/мин, обеспечивая баланс между прочностью и точностью резания. Они идеально подходят для обработки алюминия, меди, конструкционных пластиков и дерева и широко используются для гравировки пресс-форм, изготовления прецизионных деталей и создания прототипов.

Гравёр

Гравёры — это лёгкие станки, предназначенные для высокоскоростной и точной обработки мягких неметаллических материалов. Их сверхвысокоскоростные шпиндели (30 000–60 000 об/мин) обеспечивают низкий крутящий момент и мощность, что делает их подходящими для обработки таких материалов, как акрил, пластик, дерево и композитные панели. Они широко используются в производстве рекламных вывесок, гравировке изделий ручной работы и изготовлении архитектурных макетов.

Требования к охлаждению и рекомендуемые решения
Для обрабатывающих центров с ЧПУ
Из-за высокой нагрузки при резке обрабатывающие центры выделяют значительное количество тепла от шпинделя, серводвигателей и гидравлических систем. Неконтролируемый нагрев может привести к тепловому расширению шпинделя, что влияет на точность обработки. Поэтому необходим высокопроизводительный промышленный охладитель.
Промышленный охладитель TEYU CW-7900 с охлаждающей способностью 10 л.с. и температурной стабильностью ±1°C разработан для крупногабаритных систем ЧПУ. Он обеспечивает точный контроль температуры даже при непрерывной работе с высокой нагрузкой, предотвращая тепловую деформацию и гарантируя стабильную производительность обработки.

Для гравировальных и фрезерных станков
Для этих станков требуется специальный охладитель шпинделя для предотвращения теплового дрейфа при высоких скоростях вращения шпинделя. Длительное накопление тепла может повлиять на качество обработанной поверхности и допуски деталей. В зависимости от мощности шпинделя и потребности в охлаждении, охладители шпинделя TEYU обеспечивают стабильную регулировку температуры, обеспечивая стабильную и точную обработку в течение длительного времени.

Для граверов
Требования к охлаждению различаются в зависимости от типа шпинделя и рабочей нагрузки.

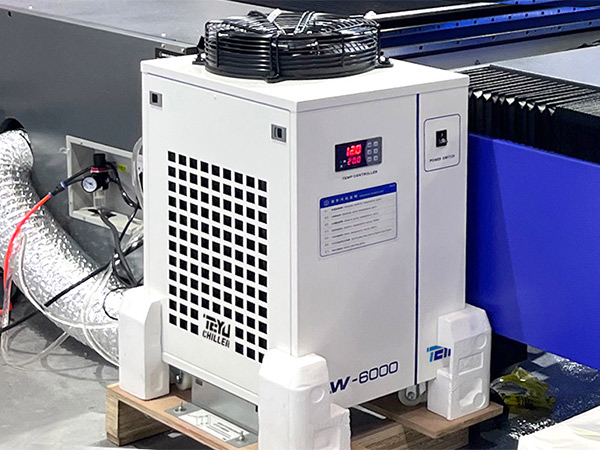

Для маломощных шпинделей с воздушным охлаждением, работающих с перерывами, может потребоваться простое воздушное охлаждение или охладитель CW-3000, известный своей компактной конструкцией и экономичностью.
Для мощных или долго работающих шпинделей следует использовать охладитель охлаждающего типа, например, CW-5000, обеспечивающий эффективное охлаждение для непрерывной работы.
Для лазерных граверов лазерная трубка должна иметь водяное охлаждение. TEYU предлагает линейку охладителей для лазеров, разработанных для обеспечения стабильной мощности лазера и продления срока службы трубки.

Промышленные чиллеры TEYU — профессиональные решения для охлаждения станков с ЧПУ
Компания TEYU, обладающая 23-летним опытом в области промышленного охлаждения, предлагает более 120 моделей чиллеров, совместимых с широким спектром систем ЧПУ и лазерных станков. Нашей продукции доверяют производители более чем в 100 странах и регионах, а объём поставок в 2024 году составил 240 000 единиц.

Серия чиллеров для станков с ЧПУ TEYU разработана для удовлетворения уникальных требований к охлаждению обрабатывающих центров с ЧПУ, гравировальных и фрезерных станков, а также гравировальных станков, обеспечивая точность, надёжность и длительную производительность для любых видов обработки.
